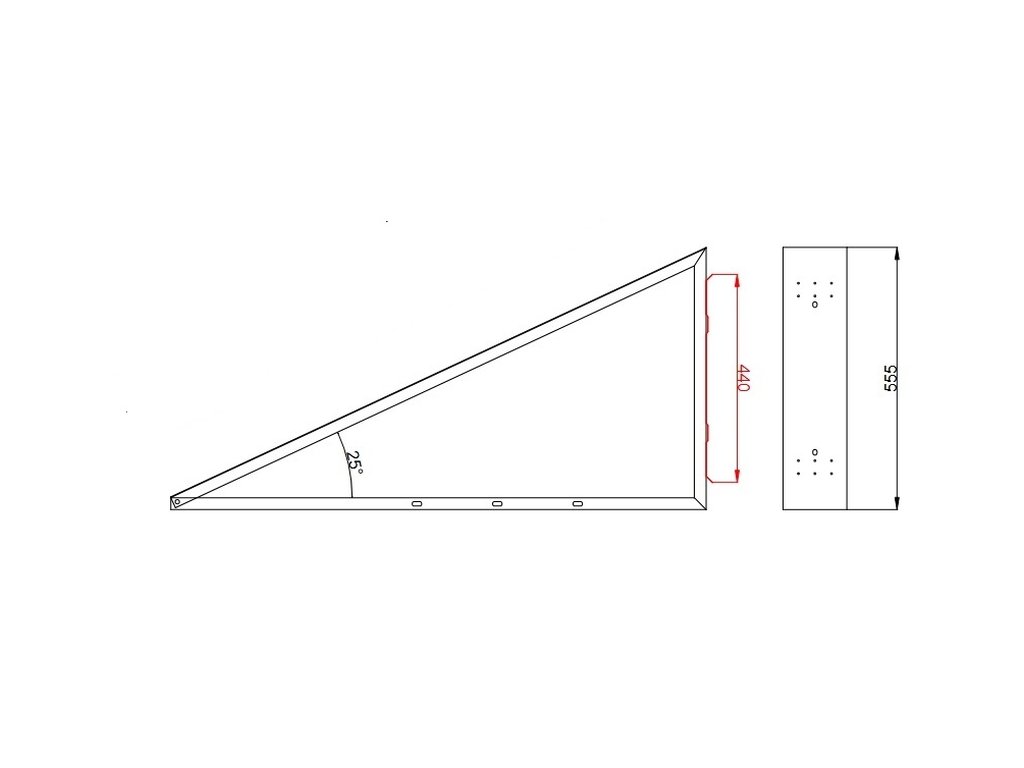

FVE SAP25H konstrukce na rovnou střechu 25st. pro FV panel š.113mm , horizontální

FVE SAP25H konstrukce na plochou rovnou střechu 25st. pro FV panel š.113mm , horizontální


Konstrukce pro uchycení fotovoltaických panelů zejména na rovnou plochou střechu
Je vyrobená z materiálu Magnelis tak aby měla co nejdelší životnost.
Je určená pro panely šířky 113,4mm s tím že má nýtované matky M8  pro uchycení panelu standardními koncovými "Z" úchyty podle výšky panelů .
Konstrukce se vyznačuje velice jednoduchou montáží

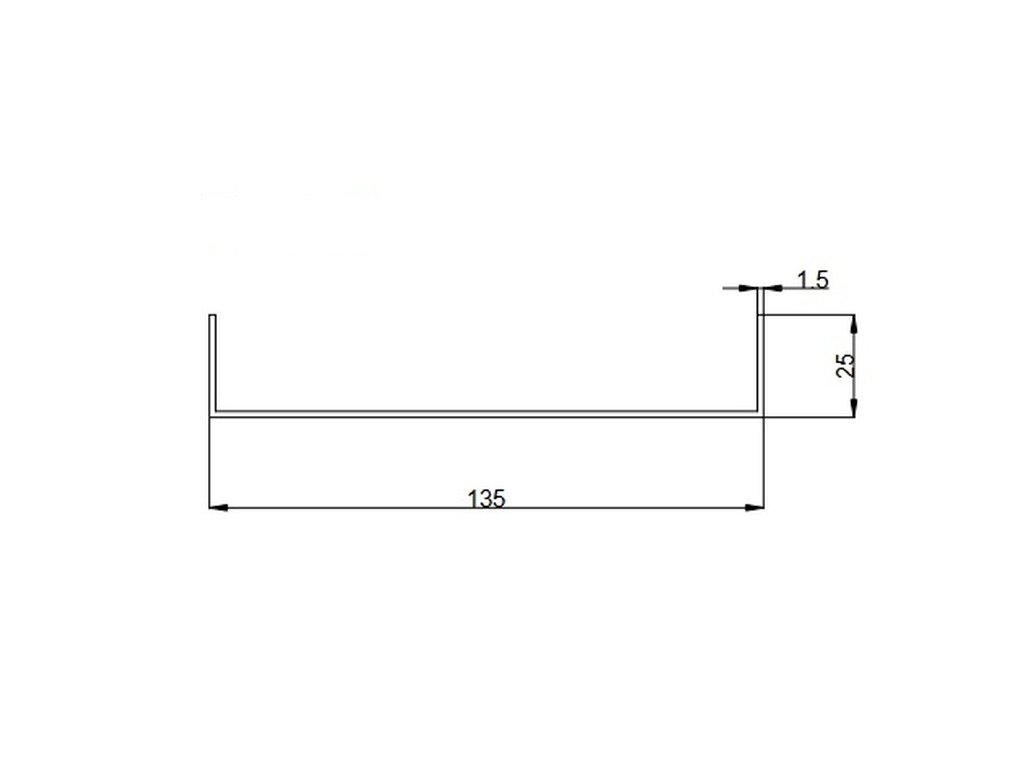

Použitý materiál tloušťka Magnelis tloušťka 1,5mm   šíře  135mm x 25mm
Na 1 panel se používají 2 tyto konstrukce,  na 2 panely 3ks  atd .
Konstrukci je vhodné podlepit ze spodní části  2x samolepicí folie typu EDPM  nebo Regupol tak aby nepoškozovala střechu.

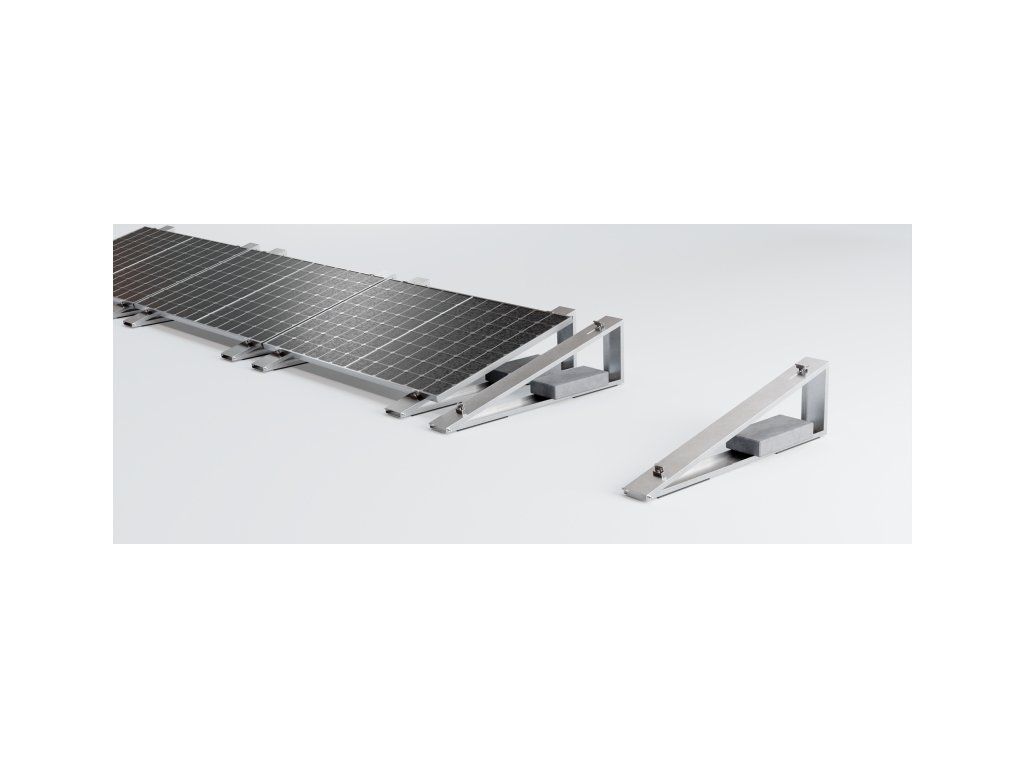

Do jednotlivých profilů je zapotřebí umístit vhodné zatěžovací betonové dlaždice , kostky, palisády apod., s tím že krajní by měly být alespoň  30kg .

Ke konstrukcím jsou dostupné zavětrávací plechy o délce , která musí být delší než je použitý panel a šířce 300mm. ol
