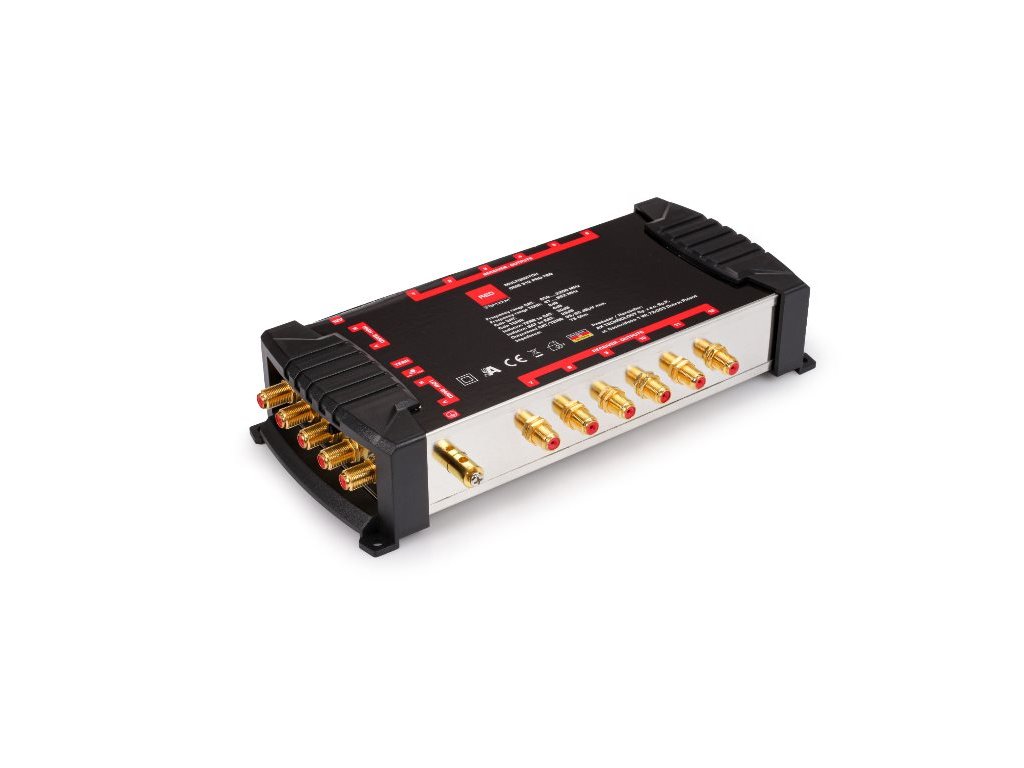

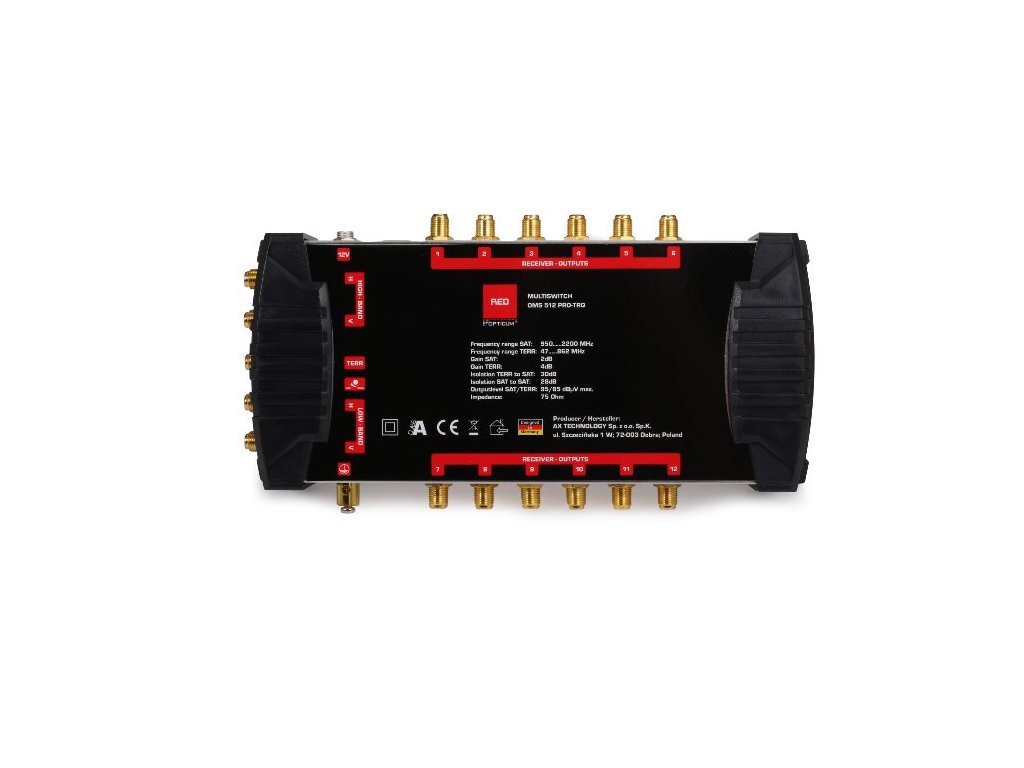

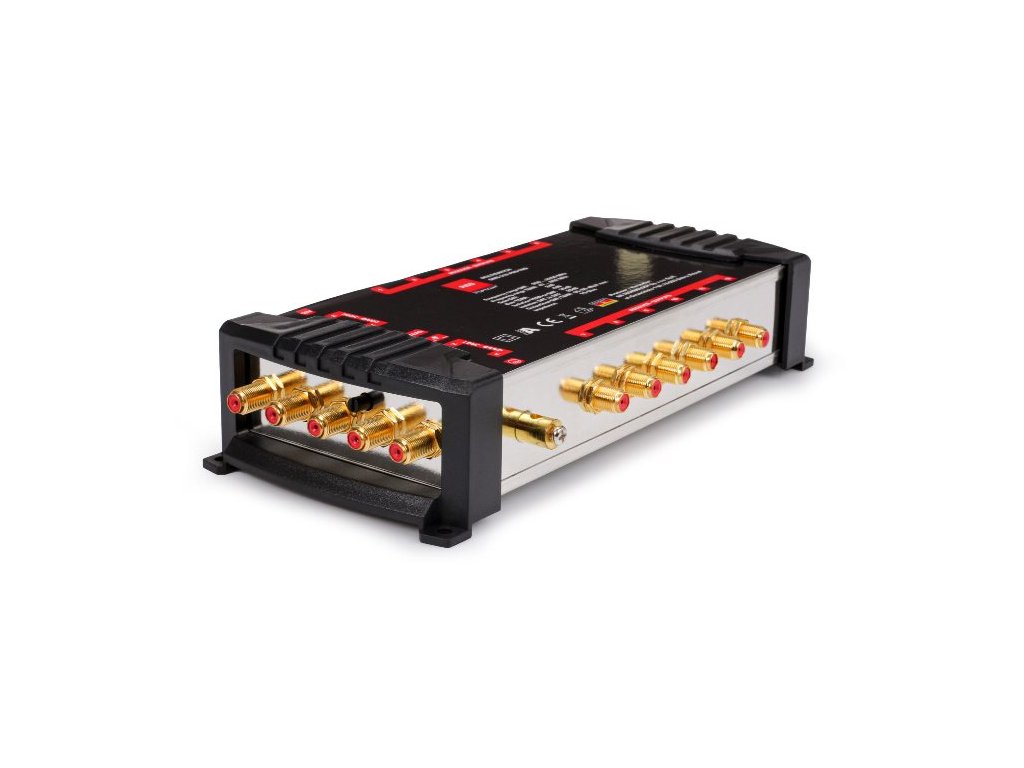

Multiswitch Opticum OMS 5/12 PRO-TRQ Platinum Line

Multiswitch Opticum OMS 5/12 PRO-TRQ Platinum Line

Multipřepínač je navržen tak, aby rozšířil instalaci vnitřní antény systému satelitní televize

DVB-S2 a pozemní DVB-T2.

Zařízení umožňuje přijímat programy z jednoho satelitu a připojit až 12 satelitních přijímačů.

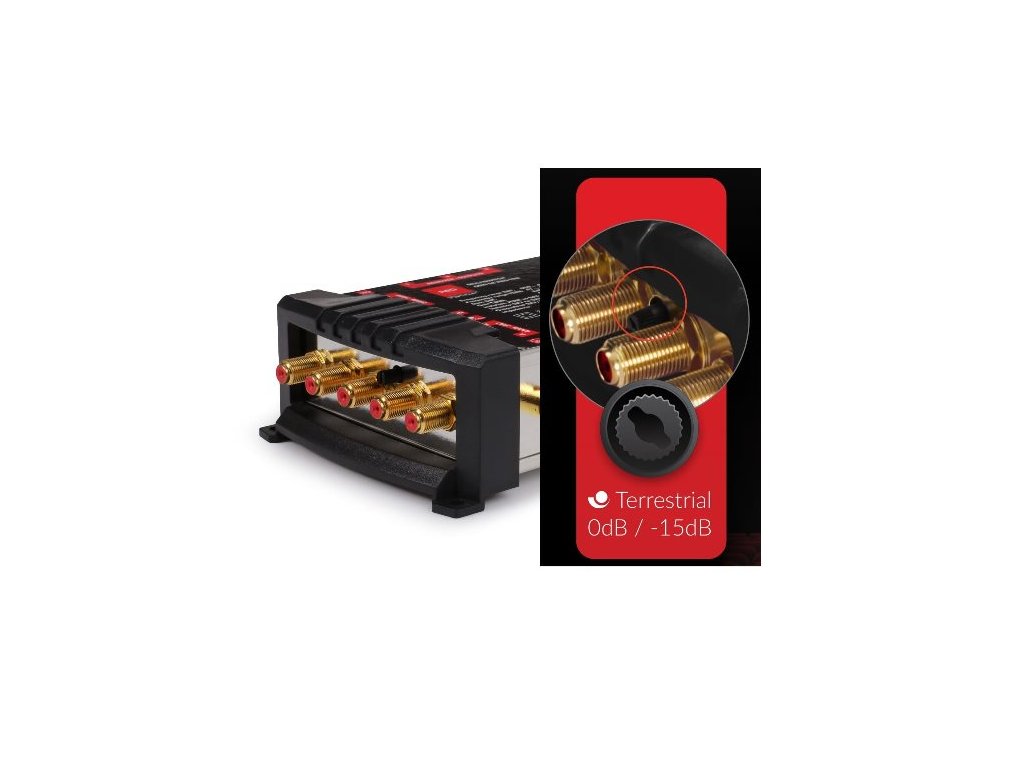

Nastavení útlumu pozemního televizního signálu

Pozlacené konektory výrazně snižují ztráty signálu při připojení anténního kabelu,

a žádné oxidační jevy. Multipřepínač automaticky rozpozná typ signálu, kterým bude

přešel na tunery.

Instalace by měla zahrnovat připojení multipřepínače k ??satelitní anténě s průměrem ne menším

než 0,8 ma Quatro nebo Quad LNB a pozemní televizní anténa.

Oddělení satelitních a pozemních signálů přicházejících z multipřepínače se provádí pomocí soketů

koncoví odběratelé.

Převaděče Quatro, Quad a prodejny odběratelů jsou k dispozici v našem obchodě.

Multipřepínač je napájen z externího zdroje napájení, díky čemuž je eliminován

fenomén zvýšené provozní teploty, který je častou příčinou poškození zařízení.

Při instalaci zařízení je třeba zohlednit stávající instalační podmínky pro napájení:

    umístění mimo vliv povětrnostních podmínek
    ochrana proti neoprávněnému přístupu
    dostatečné větrání

Spojení:

    jeden Quatro nebo QUAD LNB
    jedna pozemní anténa DVB-T
    12 sat tunerů

Technická data:

    Frekvenční rozsah SAT: 950-2200 MHz
    Frekvenční rozsah TER: 47-862 MHz
    SAT zisk (950-2150 MHz): 2 dB
    TER zisk (47-862 MHz): 4 dB
    Separace SAT na TER: 30 dB
    Separace TER na SAT: 28 dB
    Rozdělení mezi polaritami H / V: 25 dB
    Maximální výstupní úroveň SAT: 95 dBuV
    Maximální výstupní úroveň TER: 85 dBuV
    Vstupní / výstupní impedance: 75 Ohm
    Přepínání polarity / pásma: 13V / 18V 13V / 22 kHz-18V / 22 kHz
    Síťové napájení: 230 V AC 50 Hz
    Pracovní teplota: 0 ... + 55 oC
    Rozměry: 255 x 130 x 54 mm (skutečné rozměry)

Sada obsahuje:

    Multipřepínač

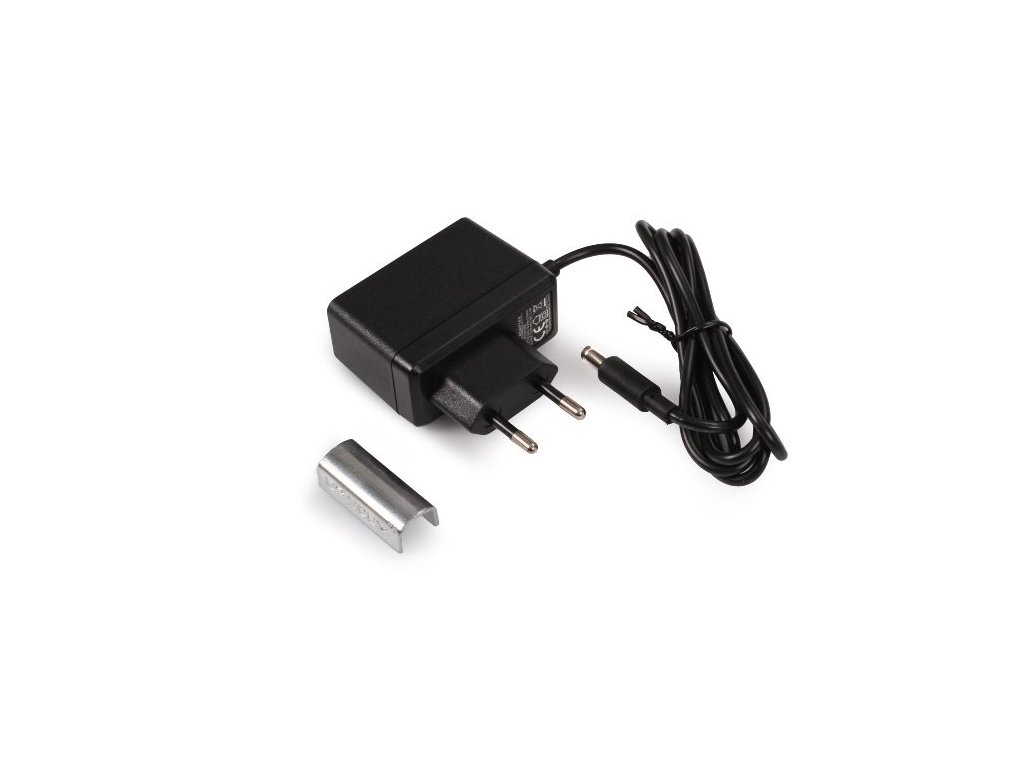

    Napájecí klíč pro zašroubování F konektoru
    AC adaptér
    Originální balení
