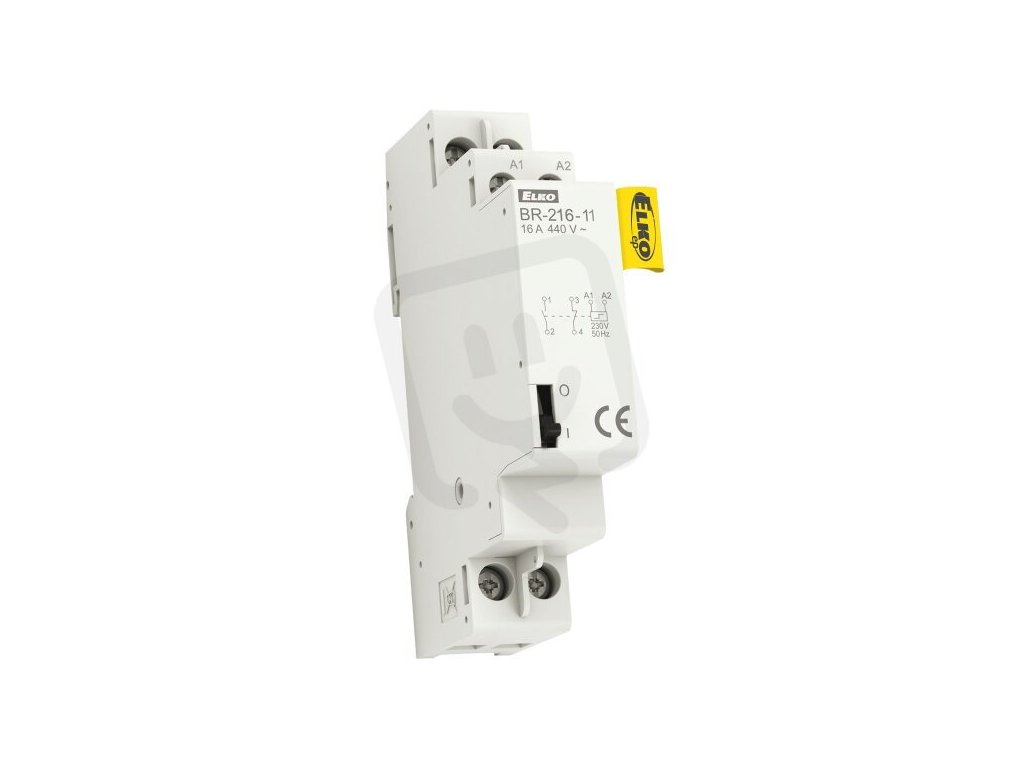

Bistabilní impulsní relé ELKO EP BR-216-11

Bistabilní impulsní relé ELKO EP BR-216-11

• Bistabilní relé se používají ke spínání el. obvodů impulsním povelem, především pro ovládání osvětlení v běžných domech, skladech, výrobních halách a dalších objektech.

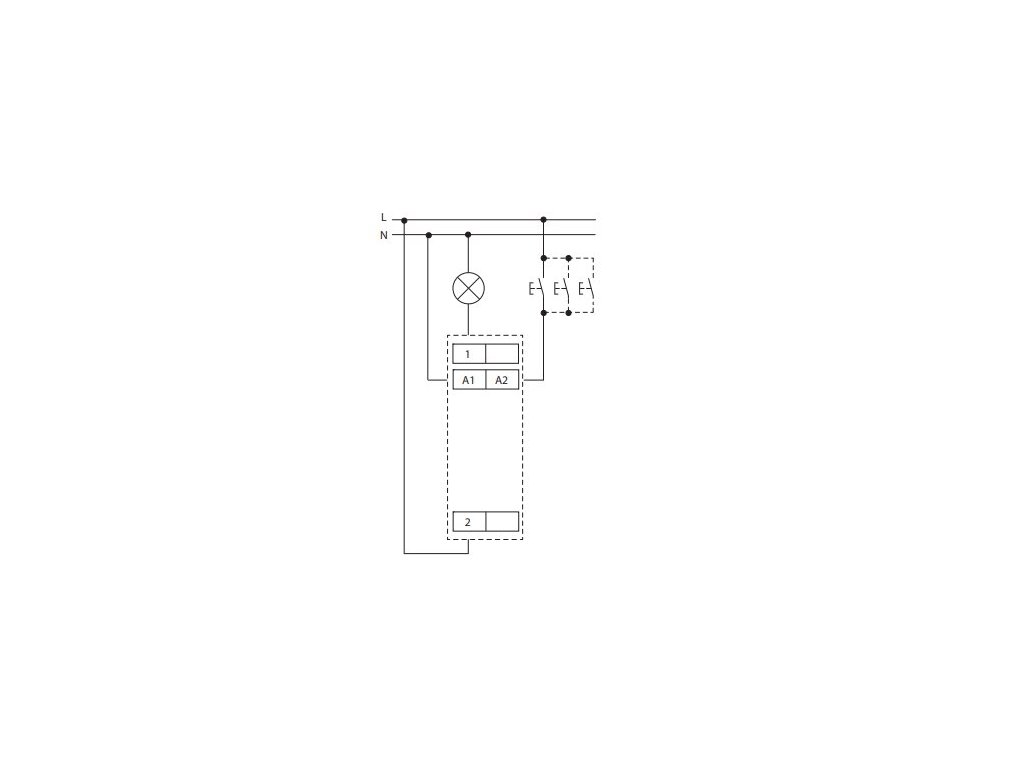

• Rychlejší a přehlednější instalace díky neomezenému počtu tlačítek, paralelně pospojovanými dvěma vodiči, což je praktická náhrada za střídavé a křížové přepínače.
• V neposlední řadě pak nabízí úsporu v množství použitých vodičů a v případě ovládacího obvodu i možnost použití vodičů menšího průřezu, kde je příkon minimální oproti silovému obvodu.
• Stav bistabilního relé se mění krátkým ovládacím impulzem, v důsledku čehož má relé ve stabilním stavu nulovou spotřebu.
• Všechna relé lze ovládat manuálně pomocí páčky na panelu relé (I-O), která slouží zároveň jako signalizace stavu kontaktů.
• U typů BR-220 a BR-232 lze přepnutím přepínače do polohy OFF, odpojit el. ovládání cívky, v důsledku čehož lze poté stav relé měnit pouze manuálně (servis, údržba).

Technické parametry:

Hlavní obvod (kontakt)
Jmenovité izolační napětí (Ui): 440V
Tepelný proud (Ith): 16A

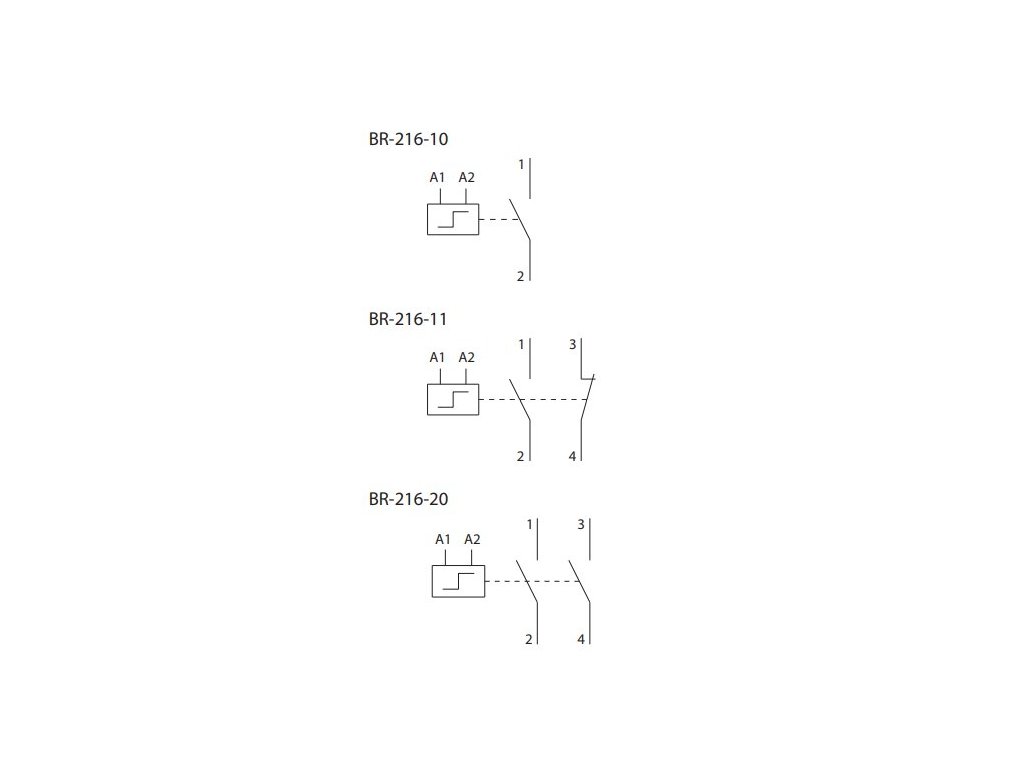

Počet kontaktů: 10,11,20
Konfi gurace kontaktů (spínací / rozpínací kontakt):

Spínaný výkon (Pe)
AC-1, AC-7a pro 230 V, 1 fáze: 3,5kW
AC-2 pro 230 V, 1 fáze: 1,2kW
AC-3, AC-7b pro 230V, 1 fáze:0.37kW
DC-1 (L/R ≤ 1 ms)
 Ue = 24V (1 kontakt/2 kontakty v sérii): 16A/16A
 Ue = 48V (1 kontakt/2 kontakty v sérii): 12A/5A
 Ue = 60V (1 kontakt/2 kontakty v sérii): 8A/14A
 Ue = 110V (1 kontakt/2 kontakty v sérii): 4A/7A
 Ue = 220V (1 kontakt/2 kontakty v sérii): 0,4A/3A

Zatížitelnost světelných zdrojů AC-5a, AC-5b
Max. frekvence spínání (sep./hod.)
bez zátěže: 900
AC-1, AC-7a: 600
AC-2: 120
AC-3, AC-7b: 600
AC-5a, AC-5b: 600
DC-1: 300
Elektrická životnost: DC-1, DC-3, DC-5,
AC-1, AC-7a, AC-2, AC-3, AC-7b, AC-5a/AC-5b (Ie = 10 A): 100.000 op. c
Mechanická životnost: 1.000.000 op. C
Ztrátový výkon na jeden pól: 1 W
Spolehlivost kontaktu: >10 V, >100 mA
Max. předřazená pojistka proti zkratu gL/gG (Iv) - typ koordinace 1: 16 A
Jmenovité impulsní výdržné napětí (Uimp): 4kV
Odolnost proti proudovému přetížení: 10s: 48A
Průřez připojovaných vodičů (plný/slaněný): 1 až 10 mm2
Maximální utahovací moment: 1.2 Nm
Typ hlavy šroubu: PZ2

Ovládací obvod (cívka)
Jmenovité ovládací napětí: AC 230V
Jmenovitá frekvence: 50 Hz
Délka impulzu: min. 50 ms/max. 1 h
Doba mezi dvěma impulzy (řídicího napětí): min. 150 ms
Max. zátěž osvětlených tlačítek (doutnavky, LED,…): 2,5mA
Průřez připojovaných vodičů (plný/slaněný): 1 až 4 mm2
Maximální utahovací moment: 0.6 Nm
Typ hlavy šroubu: PZ1
Ostatní údaje
Způsob upevnění: DIN lišta, TH35 (IEC/EN 60715)
Max. počet spínačů vedle sebe: žádné omezení < 55 °C (55 .. 70 °C max. 3)
Krytí: IP20
Pracovní teplota: −25 .. +55 °C (>55 .. +70 °C při max. délce impulzu - 1min)
Skladovací teplota: −30 .. +80 °C
Odpojení elektrického ovládání(cívky) pomocí přepínače: ne
Normy: IEC/EN 60669-2-2
